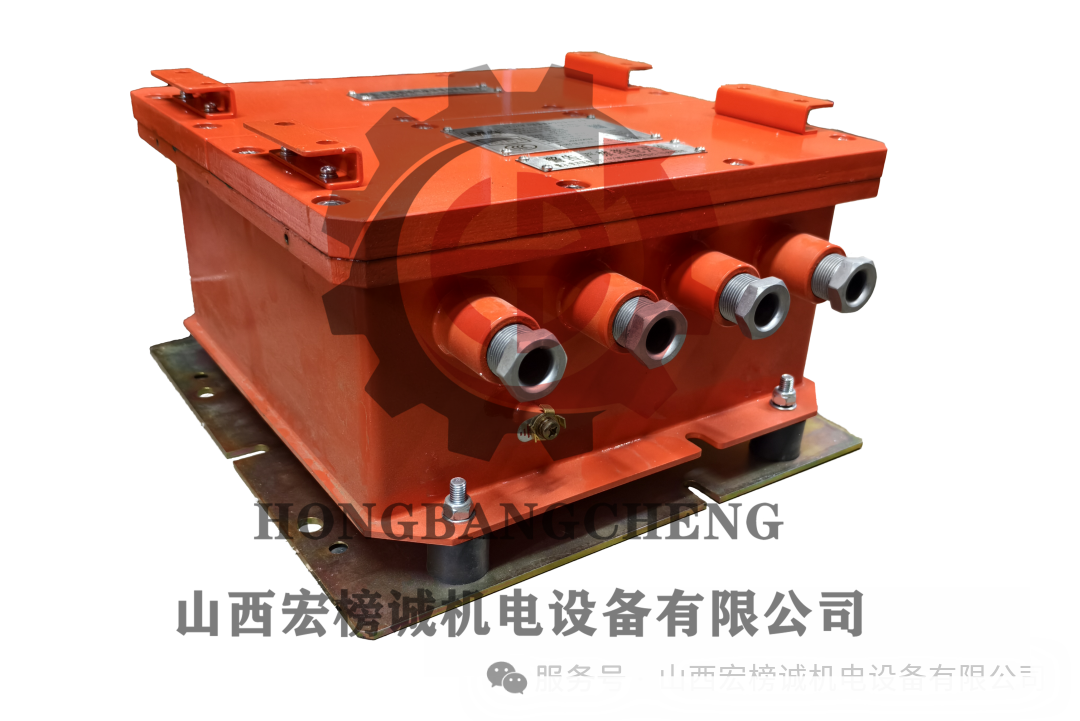

DXJ24矿用隔爆兼本安型备用电源箱产品形式为箱式设备，内部由蓄电池组、开关电源、充放电电路组成，输出电压一路为非安直流32V（额定），一路本安直流 12V，可给井下设备提供后备电源。DXJ24矿用隔爆兼本安型备用电源箱外壳为隔爆设计。

1.1 防爆形式

电源箱为矿用隔爆兼本质安全型，标志为“Ex d [ib]ⅠMb”。

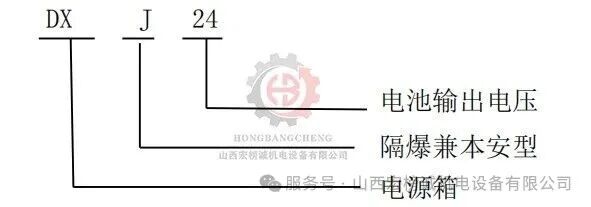

1.2  产品规格型号及含义

2.1 供电电源

a) 额定供电电压：DC24V；

b）电源电压波动范围：DC20V～DC36V；

c) *大工作电流：≤5.0A；

2.2主要技术参数

2.2.1一路本安DC12V供电输出

a) 额定输出电压：12V；

b) 额定输出电流：1300mA；

c) *小输出电压：≥11.5V；

d) *高开路电压：≤12.5V；

e) *大输出电流：≤1500mA；

f) 短路电流：≤300mA；

g) 过压保护值：≤12.5V；

h) 周期与随机偏移：≤250mV；

2.2.2一路非安DC32V供电输出

a）额定输出电流：5A；

b）电压范围：19.0V~33.0V；

2.3 备用电源功能

电池型号：BPI NI-MH M20000*20-20Ah 24V；单节电池容量:1.2V/20Ah；电池数量: 20节串联使用。电池应符合 GB/T22084.2-2008，镍氢电池组应浇封处理。

a）转换时间：≤0.5s；

b）工作时间：不低于 2.5h（输出额定电流）；

c）*高充电电压：不大于 35.0V；

2.4 功能

a) 电源箱具有 1 路本安电源，1 路非安电源输出；

b) 电源箱的本安电源输出具有过流、过压保护功能，故障解除能自动恢复；

2.5 功能 CAN 通讯

a）接口数量：1路；

b）传输速率：20kbps；

c）信号工作电压峰峰值：1V～5V；

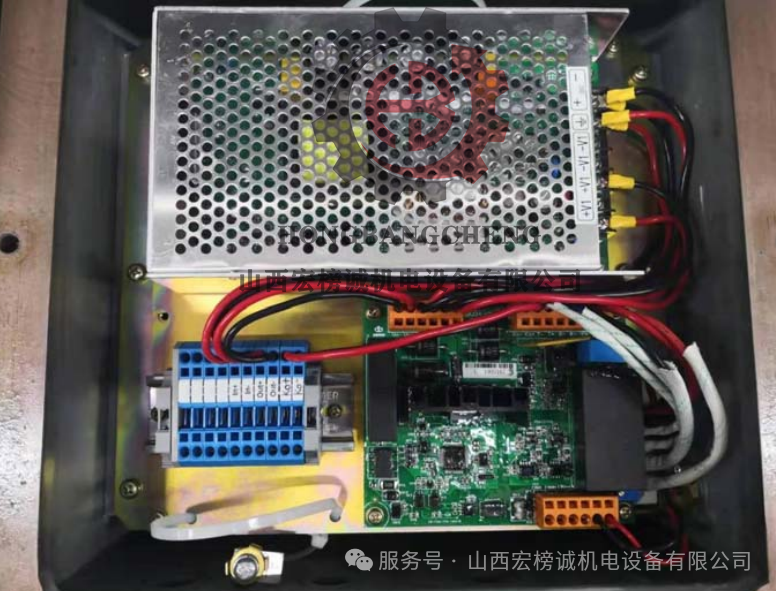

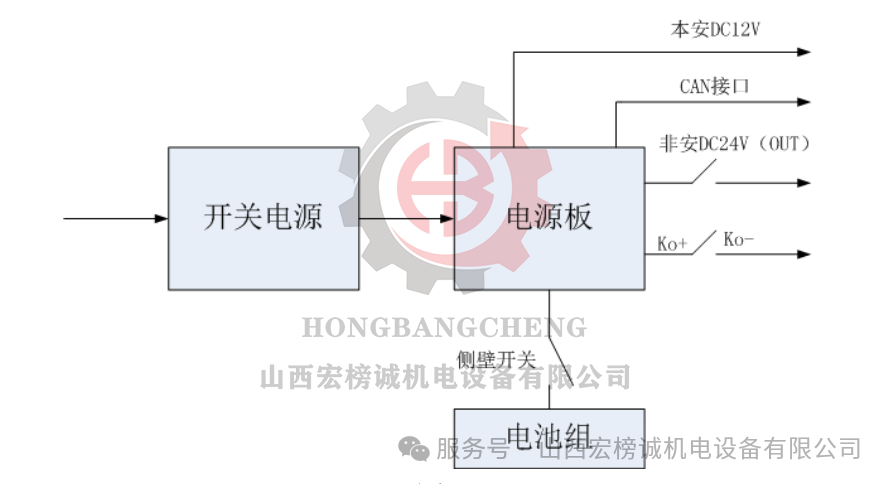

内部由蓄电池组、开关电源、电源板组成，当外部有输入时，开关电源为外部负载设备提供电能，同时为电池充电，并提供 1 路本安 12V，具有 CAN 接口；当外部没有输入时，由后备电池为外部负载设备提供后备电源。

根据设计方案及勘点报告，应确定 DXJ24 矿用隔爆兼本安型备用电源箱的安装地点，然后确定安装固定的位置。

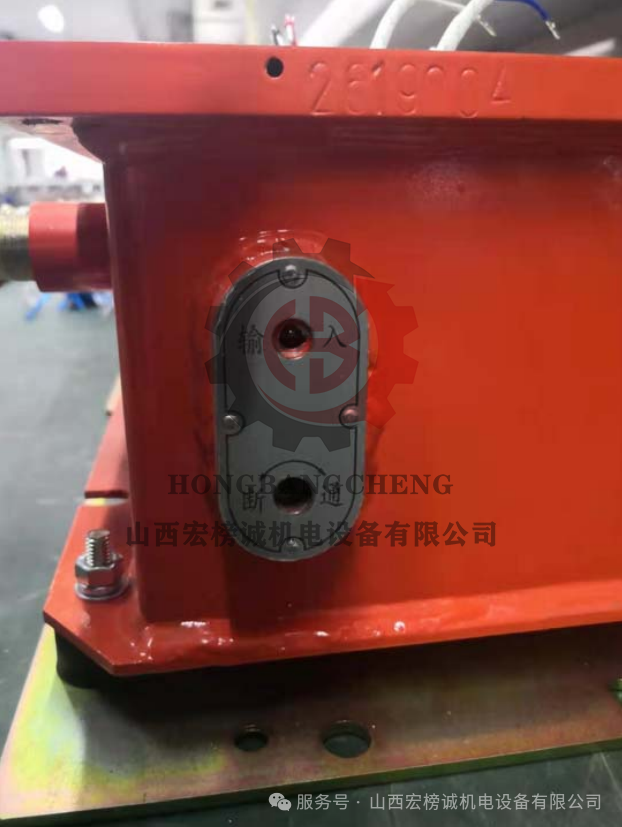

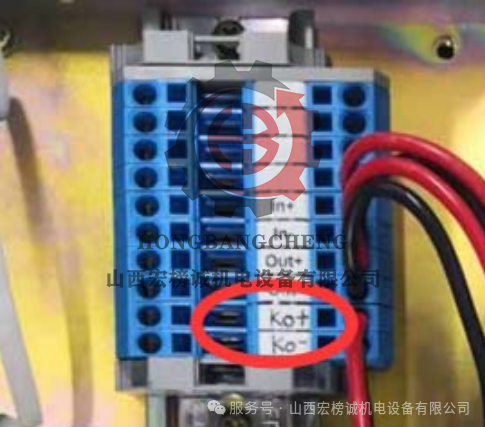

4.1 第一步电池开关投入，如下图，首先把电池开关波动到通的档位，保证电池的接通。

5.1直流输入断电并把电池开关打到“断”位置后方可开盖。

5.2 接线时应注意不可用力过猛，以免螺丝滑扣，造成接触不良。

5.3 开盖时，注意保持隔爆面的清洁，防止碰伤。隔爆面要定期涂覆 204 防锈油。

5.4 若电源箱在贮存状态或长期不用时，务必将电池开关转到“断”位置，以免造成蓄电池过放电，而影响蓄电池使用寿命。

5.5 电源箱长期贮存不用时，应每隔 2 个月（秋、冬季节可适当延长，但*长不超过 4 个月）对电池进行一次充电，接上直流输入电源，将电池开关打到“通”位置，通电 24 小时。

5.6 不得在井下或其它危险场所开盖更换电池。

6.1蓄电池不投入供电故障排除方法参见图 2。
